EZ-T1 時鐘顯示模組 使用說明

⚠ 使用前須知

本產品為非原廠授權改裝元件，安裝需具備基本電裝知識。

安裝任何非原廠授權設備（包含但不限於行車記錄器、燈具等），皆可能被原廠認定為改裝，進而影響車輛保固權益。

請消費者留意：

• 若在意原廠保固，建議於車輛過保後再行安裝使用
• 或於回原廠保養／維修前，先行拆除本產品

📦 產品資訊

產品型號： EZ-T1
產品功能：
於以下車款儀表顯示時間與日期：

• JEGO
• EZZY
• EZZY 500

📦 產品內容物

1. 並接線組 ×1
2. EZ-T1 主機模組 ×1

🔧 安裝方法

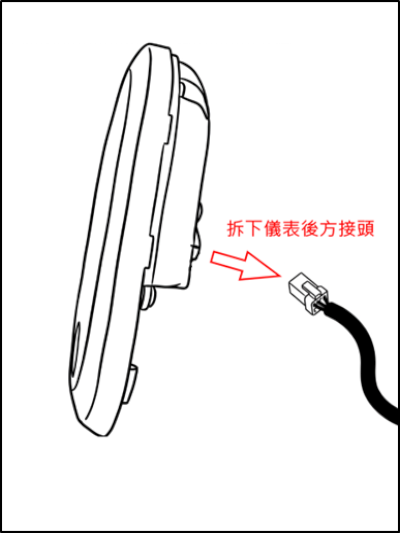

步驟1 拆下儀表後方接頭

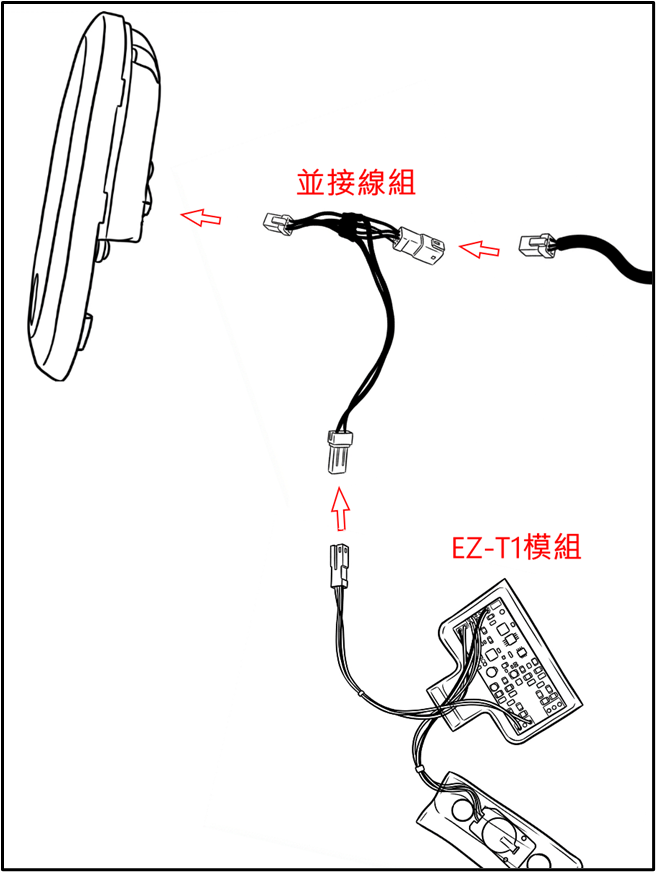

步驟2 接上並接線組與 EZ-T1 模組

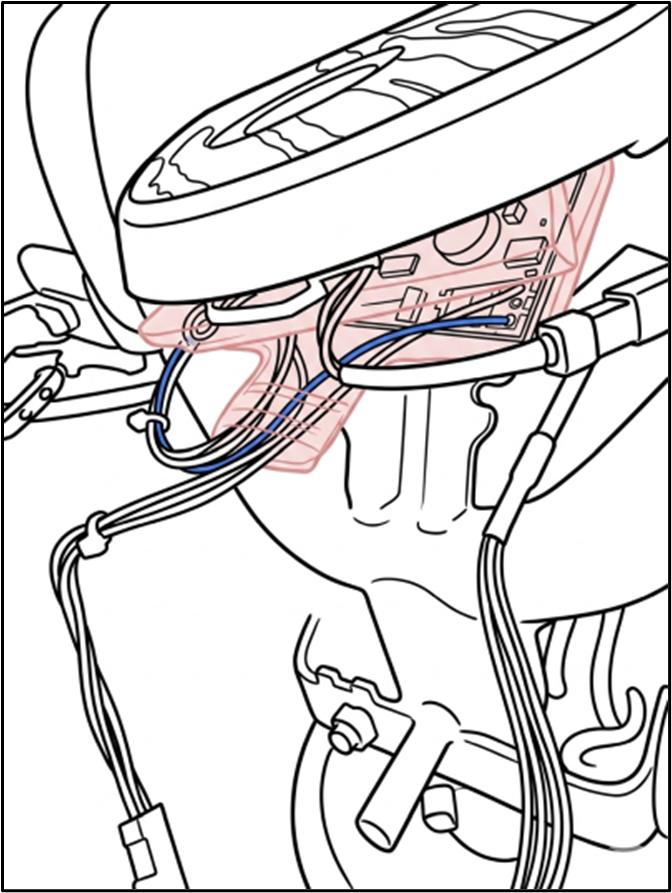

步驟3 可將 EZ-T1 模組置於儀表 GO 鍵下方空間

⚙ 初始設定說明

本產品於出廠前已完成基本設定，
一般情況下可直接安裝使用，無需額外設定。

本產品提供兩種出廠預設設定，請依下單時選擇之版本為準：

• 設定 A：預設開啟日期顯示
• 設定 B：預設關閉日期顯示

如需變更顯示方式，亦可透過設定模式進行調整。

🔧 進入設定模式

如需調整時間或參數，請依以下步驟操作：

1. 開啟電動機車電源
2. 當儀表顯示「HELLO」並閃爍第二次時
3. 立即關閉電源
4. 再次開啟電源
5. 儀表顯示「-SEt」即代表成功進入設定模式
6. 進入設定模式，EZ-T1會開啟熱點

📶 熱點連線方式

1. 使用手機開啟 WiFi
2. 搜尋並連線至熱點：
   EZ-T1_XXXX（XXXX 為隨機英數字）
3. 開啟手機瀏覽器，輸入：
   192.168.4.1
4. 進入設定頁面後完成相關設定

設定完成後：

• 關閉電動機車電源
• 再重新開啟電源，即完成設定

❓ 疑難排解

Q：時間設定後無法記憶？
A：請更換 EZ-T1 內部水銀電池（RTC 電池）。

Q：顯示日期時，如何切回 ODO（里程）顯示？
A：當車輛開始行駛後，只要里程（ODO）數值產生變化，系統即會自動切換回 ODO 顯示。

Q：為何時間中間的冒號沒有閃爍？
A：由於儀表本身的設計限制，EZ-T1 僅能在每分鐘的第 30 秒與儀表進行時間同步。在尚未完成同步前，冒號不會閃爍；待第 30 秒完成對時後，冒號即會恢復正常閃爍顯示。

📌 注意事項

• 請避免在通電狀態下插拔本產品
• 安裝前請確認接線正確，避免短路或損壞設備
• 若不熟悉電路安裝，建議由專業技術人員協助
